如今抹灰石膏的應用已經進入較快的發展階段，特別是機械抹灰施工，如何使抹灰石膏得到更好的穩步發展，問題在于抹灰石膏的品質。

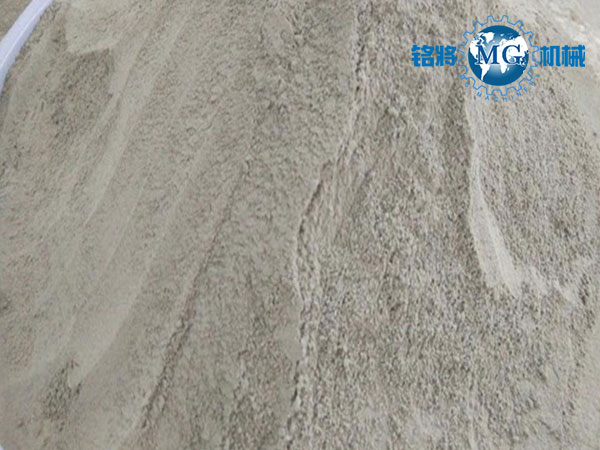

　　目前市場上使用較多的抹灰石膏是以建筑石膏為主，加入一定量的集料和摻合料、外加劑混合配制而成的單相型抹灰石膏產品，配制抹灰石膏對材料的選擇要重視對原料、集料的細度、骨料級配等方面的調整。外加劑的應用，特別是緩凝劑對時間、強度、抗開裂、起粉的影響及保水劑粘度大小對操作施工性、保水性、料漿增稠性、強度、粘結性能的影響。配制抹灰石膏還要注重對當地環境濕度，溫度的可變性及墻體材料性能的不同進行調整。

　　沒有適合可靠的熟石膏，就不會生產出優質的抹灰石膏：

　　1、按用途分類可分為：面層抹灰石膏；底層抹灰石膏；輕質抹灰石膏；保溫層抹灰石膏

　　2、按石膏原料分類可分為：

　?。?）單相型抹灰石膏，半水相型是以建筑石膏或高強石膏為主要原料，還有無水相型，都是加入一些摻合料和外加劑配置而成的抹灰材料；

　?。?）混合相型抹灰石膏則是指以半水石膏和Ⅱ型無水石膏為主的抹灰石膏（將石膏煅燒成不同脫水相按比例混合，并加入一定量的摻合料和外加劑，配置出在較長時間內能連續水化的一種抹灰石膏）

　　（3）石膏-石灰混合型抹灰石膏（利用石膏受熱脫水，使石灰消解，而石灰消解產生劇烈放熱又加快石膏脫水過程的原理，生產出半水石膏和氫氧化鈣混合物，再加入一定量的外加劑，配制而成的抹灰石膏）。

　　后兩種均可不添加緩凝劑

　　單相型抹灰石膏的質量控制：

　　在一般情況下生產的建筑石膏往往是以半水石膏為主，和少量殘留的二水石膏和過燒的Ⅲ型無水石膏的混合物。

　　二水石膏與Ⅲ型無水石膏在石膏水化過程中都起促凝作用，當二者在建筑石膏中所占比例不同時，促凝效果也有所不同。這正是很多生產企業在利用建筑石膏配制抹灰石膏時，不能得到性能穩定產品的主要原因。
